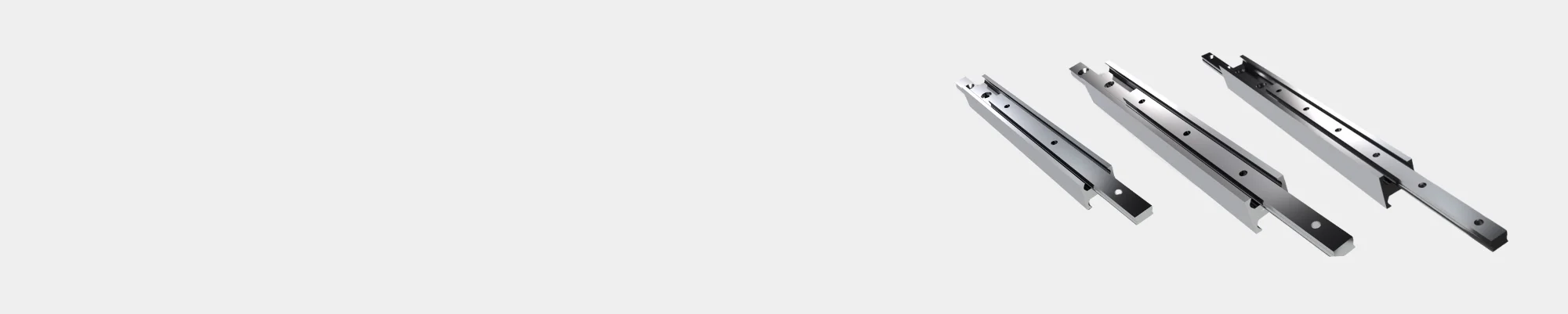

Raskas teleskooppikisko-LCAH

Tämä sarja sallii täyden e1TP11Jännityksen. Sen muotoilu yhdistää kaksi C:n muotoista ulkoprofiilia toisiinsa, jolloin kokonaisprofiili on kaksois-T:n muotoinen. Suuri jäykkyys ja erinomaiset säteittäiset kuormitusarvot ovat tämän tuotantosarjan tunnusmerkkejä.

Isku on hieman pidempi kuin ulomman profiilikiskon todellinen asennuspituus. Kätevää kiinnitystä varten vaunun liukukiskot voidaan valmistaa kierteitetyillä rei'illä, uppoporarei'illä tai molempien yhdistelmällä.

Tekniset tiedot

Tekninen ulottuvuus LCAH 28

Tekninen ulottuvuus LCAH 35

Tekninen ulottuvuus LCAH 43

Kuormitus ja momentti

Tuotenumero Closed Lenght L Iskunpituus Teleskooppikisko Kuormitusarvot
  L mm mm reikien lukumäärä Paino kg Co rad N Co ax N
LCAH 28H-0130 130 148 2 0,57 244 172
LCAH 28H-0210 210 232 3 0,92 447 314
LCAH 28H-0290 290 296 4 1,28 791 559
LCAH 28H-0370 370 380 5 1,63 1.001 499
LCAH 28H-0450 450 464 6 1,98 1.205 403
LCAH 28H-0530 530 548 7 2,33 1.140 351
LCAH 28H-0610 610 630 8 2,68 987 308
LCAH 28H-0690 690 714 9 3,04 869 270
LCAH 28H-0770 770 798 10 3,39 778 245
LCAH 28H-0850 850 864 11 3,74 734 236
LCAH 28H-0930 930 950 12 4,09 665 207
LCAH 28H-1010 1,010 1,034 13 4,44 610 191
LCAH 28H-1090 1.090 1.118 14 4,80 566 178
LCAH 28H-1170 1,170 1,202 15 5,15 523 164



Tuotenumero Closed Lenght L Iskunpituus Teleskooppikisko Kuormitusarvot
  L mm mm reikien lukumäärä Paino kg Co rad N Co ax N
LCAH 35-0210 210 254 3 1.20 409 286
LCAH 35-0290 290 318 4 1.65 811 570
LCAH 35-0370 370 406 5 2.10 1.038 731
LCAH 35-0450 450 494 6 2.60 1.265 811
LCAH 35-0530 530 558 7 3.05 1.706 749
LCAH 35-0610 610 646 8 3.60 1.932 647
LCAH 35-0690 690 734 9 3.95 1.720 574
LCAH 35-0770 770 798 10 4.50 1.629 541
LCAH 35-0850 850 886 11 4.95 1.459 489
LCAH 35-0930 930 974 12 5.35 1.322 445
LCAH 35-1010 1.010 1.038 13 5.85 1.263 427
LCAH 35-1090 1.090 1.126 14 6.30 1.159 394
LCAH 35-1170 1.170 1.214 15 6.75 1.069 361
LCAH 35-1250 1.250 1.278 16 7.20 1.029 348
LCAH 35-1330 1.330 1.366 17 7.65 959 325
LCAH 35-1410 1.410 1.454 18 8.15 899 308
LCAH 35-1490 1.490 1.518 19 8.70 870 287



Nimitys Teleskooppikisko Iskunpituus Kuorman korotukset
L mm mm reikien lukumäärä Paino kg Co rad N Co ax N
LCAH 43-0210 210 246 3 2.21 631 451
LCAH 43-0290 290 316 4 3.05 1,159 805
LCAH 43-0370 370 416 5 3.89 1.349 957
LCAH 43-0450 450 486 6 4.73 1.894 1.338
LCAH 43-0530 530 556 7 5.57 2.460 1.539
LCAH 43-0610 610 626 8 6.41 3.037 1.398
LCAH 43-0690 690 726 9 7.25 3.197 1.191
LCAH 43-0770 770 796 10 8.09 3.146 1.112
LCAH 43-0850 850 866 11 8.93 2.932 1.031
LCAH 43-0930 930 966 12 9.77 2.581 905
LCAH 43-1010 1.010 1.036 13 10.61 2.435 847
LCAH 43-1090 1,090 1.106 14 11.45 2.293 799
LCAH 43-1170 1,170 1.206 15 12.29 2.083 728
LCAH 43-1250 1,250 1.276 16 13.13 1.986 695
LCAH 43-1330 1.330 1.376 17 13.97 1.819 642
LCAH 43-1410 1.410 1.446 18 15.81 1.55 601
LCAH 43-1490 1.490 1.516 19 15.65 1.677 582
LCAH 43-1570 1.570 1.586 20 16.49 1.648 546
LCAH 43-1650 1.650 1.686 21 17.33 1.502 522
LCAH 43-1730 1.730 1.756 22 18.17 1.456 513
LCAH 43-1810 1.810 1.856 23 19.01 1.360 473
LCAH 43-1890 1.890 1.926 24 19.85 1.318 461
LCAH 43-1970 1.970 2.026 25 20.69 1.242 430



Nimitys Iskunpituus Teleskooppikisko Kuorman korotukset
mm L mm reikien lukumäärä Paino kg Co rad N Co ax N
LCAH 28H-0130 148 130 2 0,57 244 172
LCAH 28H-0210 232 210 3 0,92 447 314
LCAH 28H-0290 296 290 4 1,28 791 559
LCAH 28H-0370 380 370 5 1,63 1.001 499
LCAH 28H-0450 464 450 6 1,98 1.205 403
LCAH 28H-0530 548 530 7 2,33 1.140 351
LCAH 28H-0610 630 610 8 2,68 987 308
LCAH 28H-0690 714 690 9 3,04 869 270
LCAH 28H-0770 798 770 10 3,39 778 245
LCAH 28H-0850 864 850 11 3,74 734 236
LCAH 28H-0930 950 930 12 4,09 665 207
LCAH 28H-1010 1,034 1,010 13 4,44 610 191
LCAH 28H-1090 1.118 1.090 14 4,80 566 178
LCAH 28H-1170 1,202 1,170 15 5,15 523 164
LCAH 35-0210 254 210 3 1,20 409 286
LCAH 35-0290 318 290 4 1,65 811 570
LCAH 35-0370 406 370 5 2,10 1.038 731
LCAH 35-0450 494 450 6 2,60 1.265 811
LCAH 35-0530 558 530 7 3,05 1.706 749
LCAH 35-0610 646 610 8 3,60 1.932 647
LCAH 35-0690 734 690 9 3,95 1.720 574
LCAH 35-0770 798 770 10 4,50 1.629 541
LCAH 35-0850 886 850 11 4,95 1.459 489
LCAH 35-0930 974 930 12 5,35 1.322 445
LCAH 35-1010 1.038 1.010 13 5,85 1.263 427
LCAH 35-1090 1.126 1,090 14 6,30 1.159 394
LCAH 35-1170 1.214 1,170 15 6,75 1,069 361
LCAH 35-1250 1,278 1,250 16 7,20 1,029 348
LCAH 35-1330 1,366 1.330 17 7,65 959 325
LCAH 35-1410 1,454 1.410 18 8,15 899 308
LCAH 35-1490 1.518 1.490 19 8,70 870 287
LCAH 43-0210 246 210 3 2,21 631 451
LCAH 43-0290 316 290 4 3,05 1,159 805
LCAH 43-0370 416 370 5 3,89 1.349 957
LCAH 43-0450 486 450 6 4,73 1.894 1.338
LCAH 43-0530 556 530 7 5,57 2.460 1.539
LCAH 43-0610 626 610 8 6,41 3.037 1.398
LCAH 43-0690 726 690 9 7,25 3.197 1.191
LCAH 43-0770 796 770 10 8,09 3.146 1.112
LCAH 43-0850 866 850 11 8,93 2.932 1.031
LCAH 43-0930 966 930 12 9,77 2.581 905
LCAH 43-1010 1.036 1.010 13 10,61 2.435 847
LCAH 43-1090 1.106 1,090 14 11,45 2.293 799
LCAH 43-1170 1.206 1,170 15 12,29 2.083 728
LCAH 43-1250 1,276 1,250 16 13,13 1.986 695
LCAH 43-1330 1,376 1.330 17 13,97 1.819 642
LCAH 43-1410 1,446 1.410 18 15,81 1,755 601
LCAH 43-1490 1,516 1.490 19 15,65 1.677 582
LCAH 43-1570 1,586 1,570 20 16,49 1.648 546
LCAH 43-1650 1.686 1,650 21 17,33 1.502 522
LCAH 43-1730 1.756 1,730 22 18,17 1.456 513
LCAH 43-1810 1.856 1,810 23 19,01 1.360 473
LCAH 43-1890 1.926 1,890 24 19,85 1,318 461
LCAH 43-1970 2.026 1.970 25 20,69 1.242 430
