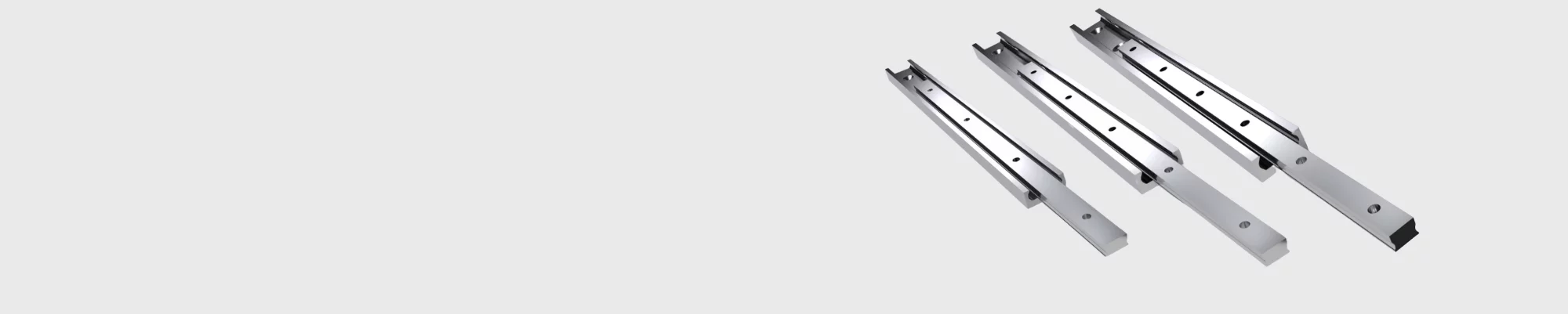

Raskas teleskooppikisko-LCAE

LCAE-sarja sallii osittaisen laajennuksen. Vaunun liukukiskon pituus on sama kuin ulomman profiilikiskon pituus. Kuljetusliukusäätimen liikuttamisella saavutetaan isku, joka on suurempi kuin puolet ulomman profiilikiskon asennuspituudesta.

Irrottamalla pysäytysruuvi saat aikaan kaksisuuntaisen ulosvedon. Saatavana on myös muunnelmia, joissa on kaksi LCAE-teleskooppiohjainta ruuvattu päällekkäin, mikä johtaa huomattavasti pidempään kokonaisvetoon.

Tekniset tiedot

Tekninen ulottuvuus LCAE 28

Tekninen ulottuvuus LCAE 35

Tekninen ulottuvuus LCAE 43

Kuormitus ja momentti



Tuotenumero Iskunpituus Teleskooppikisko Kuormitusarvot Sallitut kuormitusmomentit
mm
R
mm
no. of
reiät
Paino
kg
Co rad
N
Co ax
N
Mx
Nm
My
Nm
Mz
Nm
LCAE 28H-0130 74 130 2 0.29 645 452 30 23 17
LCAE 28H-0210 116 210 3 0.46 1.165 816 86 60 27.5
LCAE 28H-0290 148 290 4 0.64 2.019 1.413 190 135 41
LCAE 28H-0370 190 370 5 0.81 2.543 1.780 309 215 52
LCAE 28H-0450 232 450 6 0.99 3.069 2.148 450 316 64
LCAE 28H-0530 274 530 7 1.17 3.595 2,517 625 438 74
LCAE 28H-0610 315 610 8 1.34 4.151 2.906 822 579 83.5
LCAE 28H-0690 357 690 9 1.52 4.666 3.266 1.055 738 95
LCAE 28H-0770 399 770 10 1.69 5.192 3.634 1.310 916 107
LCAE 28H-0850 432 850 11 1.87 6,045 4.232 1.667 1.166 120
LCAE 28H-0930 475 930 12 2.05 6,549 4.584 1.991 1.392 129
LCAE 28H-1010 517 1,010 13 2.22 7,074 4.952 2.333 1.637 141
LCAE 28H-1090 559 1.090 14 2.39 7.709 5.267 2.709 1.896 151
LCAE 28H-1170 601 1.170 15 2.57 8.125 5.688 3.111 2.178 162





Tuotenumero Iskunpituus Teleskooppikisko Kuormitusarvot Sallitut kuormitusmomentit
mm
R mm
no. of reiät
Paino kg
Co rad N
Co ax N
Mx Nm
My Nm
Mz Nm
LCAE 35-0210 127 210 3 0.65 1.090 763 90 63 37
LCAE 35-0290 159 290 4 0.87 2.101 1.471 218 155 56
LCAE 35-0370 203 370 5 1.05 2.686 1.880 348 247 69
LCAE 35-0450 247 450 6 1.30 3.271 2.289 515 365 80.5
LCAE 35-0530 279 530 7 1.55 4.350 3.045 787 553 101
LCAE 35-0610 323 610 8 1.85 4.932 3.452 1.027 722 113
LCAE 35-0690 367 690 9 2.00 5.514 3.860 1.296 914 125
LCAE 35-0770 399 770 10 2.25 6.614 4.629 1.711 1.203 143.5
LCAE 35-0850 443 850 11 2.55 7.192 5.035 2.063 1.446 157
LCAE 35-0930 487 930 12 2.68 7.773 5.440 2.441 1.713 170
LCAE 35-1010 519 1.010 13 2.90 8.882 6.218 3.002 2.104 186
LCAE 35-1090 563 1.090 14 3.15 9.504 6.609 3.457 2.422 201
LCAE 35-1170 607 1.170 15 3.40 10.037 7.026 3.946 2.764 215
LCAE 35-1250 639 1,250 16 3.63 11.288 7.798 4.648 3.256 232
LCAE 35-1330 683 1.330 17 3.85 11.728 8.209 5.211 3.652 244,5
LCAE 35-1410 727 1.410 18 4.08 12,338 8.726 5.809 4.070 257
LCAE 35-1490 759 1.490 19 4.30 13.423 9.396 6.654 4.663 273



Tuotenumero Iskunpituus Teleskooppikisko Kuormitusarvot Sallitut kuormitusmomentit
mm
R
mm
no. of
reiät
Paino
kg
Co rad
N
Co ax
N
Mx
Nm
My
Nm
Mz
Nm
LCAE 43-0210 123 210 3 1.09 1.700 1.190 123 89 62
LCAE 43-0290 158 290 4 1.51 3.033 2.123 294 204 96.5
LCAE 43-0370 208 370 5 1.92 3.546 2.482 444 313 119
LCAE 43-0450 243 450 6 2.34 4.909 3.436 735 514 151
LCAE 43-0530 278 530 7 2.76 6.308 4.415 1.092 766 184
LCAE 43-0610 313 610 8 3.17 7.728 5.410 1.525 1.069 210
LCAE 43-0690 363 690 9 3.59 8.185 5.730 1.853 1.297 240
LCAE 43-0770 398 770 10 4.00 9.490 6.533 2.405 1.687 273
LCAE 43-0850 433 850 11 4.42 10.617 7.432 3.030 2.120 305
LCAE 43-0930 483 930 12 4.84 11,477 8.034 3.489 2.442 331
LCAE 43-1010 518 1.010 13 5.25 12.902 9.031 4.233 2.964 362.5
LCAE 43-1090 568 1.090 14 5.66 13.360 9.604 4.775 3.343 384
LCAE 43-1170 603 1.170 15 6.08 14.774 10.342 5.636 3.945 417
LCAE 43-1250 638 1.250 16 6.50 16.048 11,198 6.575 4.602 450
LCAE 43-1330 688 1.330 17 6.92 16.649 11.654 7.237 5.067 470,5
LCAE 43-1410 723 1.410 18 7.34 17,963 12.618 8.300 5.809 505
LCAE 43-1490 758 1.490 19 7.75 19.094 13.366 9.427 6.601 538
LCAE 43-1570 793 1,570 20 8.16 20.704 14.532 10.630 7.442 572
LCAE 43-1650 843 1.650 21 8.58 21.378 14.964 11.476 8.032 593.5
LCAE 43-1730 878 1.730 22 9.00 22.796 15.962 12.799 8.961 626
LCAE 43-1810 928 1.810 23 9.41 23.249 16.274 13.722 9.603 650
LCAE 43-1890 963 1.890 24 9.83 24.213 17.142 15.170 10,619 684
LCAE 43-1970 1.013 1.970 25 10.24 25.122 17.585 16.169 11.320 709



Nimitys Iskunpituus Teleskooppikisko Kuorman korotukset Sallitut kuormitusmomentit
R no. of Paino Co rad Co ax Mx My Mz
mm mm reiät kg N N Nm Nm Nm
LCAE 28H-0130 74 130 2 0,29 645 452 30 23 17
LCAE 28H-0210 116 210 3 0,46 1.165 816 86 60 27,5
LCAE 28H-0290 148 290 4 0,64 2.019 1.413 190 135 41
LCAE 28H-0370 190 370 5 0,81 2.543 1.780 309 215 52
LCAE 28H-0450 232 450 6 0,99 3.069 2.148 450 316 64
LCAE 28H-0530 274 530 7 1,17 3.595 2,517 625 438 74
LCAE 28H-0610 315 610 8 1,34 4.151 2.906 822 579 83,5
LCAE 28H-0690 357 690 9 1,52 4,666 3.266 1,055 738 95
LCAE 28H-0770 399 770 10 1,69 5.192 3,634 1.310 916 107
LCAE 28H-0850 432 850 11 1,87 6,045 4,232 1,667 1,166 120
LCAE 28H-0930 475 930 12 2,05 6,549 4,584 1.991 1.392 129
LCAE 28H-1010 517 1,010 13 2,22 7,074 4,952 2,333 1,637 141
LCAE 28H-1090 559 1.090 14 2,39 7.709 5.267 2.709 1.896 151
LCAE 28H-1170 601 1.170 15 2,57 8,125 5.688 3.111 2,178 162
LCAE 35-0210 127 210 3 0,65 1.090 763 90 63 37
LCAE 35-0290 159 290 4 0,87 2.101 1.471 218 155 56
LCAE 35-0370 203 370 5 1,05 2.686 1.880 348 247 69
LCAE 35-0450 247 450 6 1,30 3.271 2.289 515 365 80,5
LCAE 35-0530 279 530 7 1,55 4.350 3.045 787 553 101
LCAE 35-0610 323 610 8 1,85 4.932 3.452 1.027 722 113
LCAE 35-0690 367 690 9 2,00 5.514 3.860 1.296 914 125
LCAE 35-0770 399 770 10 2,25 6.614 4.629 1.711 1.203 143,5
LCAE 35-0850 443 850 11 2,55 7.192 5.035 2.063 1.446 157
LCAE 35-0930 487 930 12 2,68 7.773 5.440 2.441 1.713 170
LCAE 35-1010 519 1.010 13 2,90 8.882 6.218 3.002 2.104 186
LCAE 35-1090 563 1.090 14 3,15 9.504 6.609 3.457 2,422 201
LCAE 35-1170 607 1.170 15 3,40 10.037 7.026 3.946 2.764 215
LCAE 35-1250 639 1,250 16 3,63 11.288 7.798 4.648 3.256 232
LCAE 35-1330 683 1.330 17 3,85 11.728 8.209 5.211 3.652 244,5
LCAE 35-1410 727 1.410 18 4,08 12,338 8.726 5.809 4.070 257
LCAE 35-1490 759 1.490 19 4,30 13.423 9.396 6.654 4.663 273
LCAE 43-0210 123 210 3 1,09 1.700 1.190 123 89 62
LCAE 43-0290 158 290 4 1,51 3.033 2.123 294 204 96,5
LCAE 43-0370 208 370 5 1,92 3.546 2.482 444 313 119
LCAE 43-0450 243 450 6 2,34 4.909 3.436 735 514 151
LCAE 43-0530 278 530 7 2,76 6.308 4.415 1.092 766 184
LCAE 43-0610 313 610 8 3,17 7.728 5.410 1.525 1.069 210
LCAE 43-0690 363 690 9 3,59 8.185 5.730 1.853 1.297 240
LCAE 43-0770 398 770 10 4,00 9.490 6.533 2.405 1.687 273
LCAE 43-0850 433 850 11 4,42 10.617 7.432 3.030 2.120 305
LCAE 43-0930 483 930 12 4.84 11,477 8.034 3.489 2.442 331
LCAE 43-1010 518 1.010 13 5,25 12.902 9.031 4.233 2.964 362,5
LCAE 43-1090 568 1.090 14 5.66 13,360 9.604 4.775 3.343 384
LCAE 43-1170 603 1.170 15 6,08 14.774 10.342 5,636 3.945 417
LCAE 43-1250 638 1.250 16 6,50 16.048 11,198 6.575 4.602 450
LCAE 43-1330 688 1.330 17 6,92 16.649 11.654 7.237 5.067 470,5
LCAE 43-1410 723 1.410 18 7,34 17,963 12.618 8.300 5.809 505
LCAE 43-1490 758 1.490 19 7,75 19.094 13.366 9.427 6.601 538
LCAE 43-1570 793 1,570 20 8,16 20.704 14,532 10.630 7.442 572
LCAE 43-1650 843 1.650 21 8,58 21.378 14.964 11.476 8.032 593,5
LCAE 43-1730 878 1.730 22 9,00 22.796 15,962 12,799 8.961 626
LCAE 43-1810 928 1.810 23 9,41 23.249 16.274 13.722 9.603 650
LCAE 43-1890 963 1,890 24 9,83 24.213 17.142 15,170 10,619 684
LCAE 43-1970 1.013 1.970 25 10,24 25.122 17.585 16.169 11.320 709
