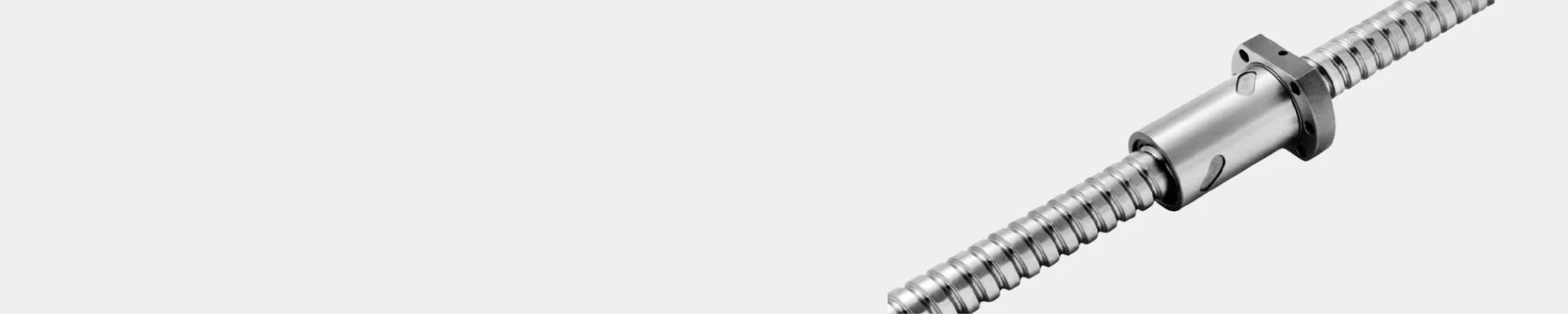

SFUL vasenkätinen kuularuuvi
SFUL-sarjassa on vasenkätinen kierre. DIN-standardin mukaiset laippamutterit halkaisijoilla 16, 20 ja 32 mm, kierreväli 5 mm, valssattu C7-luokka. Ihanteellinen liitettäväksi SFS-muttereihimme, joissa on sama kierrepituus, oikea- ja vasenkätisiä kierteitä varten.
Tekniset tiedot
Tekniset mitat
Järjestelmän mitat
Kuormitus ja momentti
Asennusreikä
| Mallinro. | Mitta | ||||
| D | I | Da | n |
Max Pituus |
|
| SFUL1605-4 | 16 | 5 | 3.175 | 1×4 | 3000 |
| SFUL2005-4 | 20 | 5 | 3.175 | 1×4 | 3000 |
| SFUL3205-4 | 32 | 5 | 3.175 | 1×4 | 6000 |
| Mallinro. | Mitta | ||||
| D | A | B | R | H | |
| SFUL1605-4 | 28 | 48 | 10 | 50 | 40 |
| SFUL2005-4 | 36 | 58 | 10 | 51 | 44 |
| SFUL3205-4 | 50 | 80 | 12 | 52 | 65 |
| Mallinro. | Lataa | |||
| Ca | Coa | K | Max rec.load | |
| SFUL1605-4 | 13800 | 30520 | 320 | 1526 |
| SFUL2005-4 | 15510 | 38750 | 390 | 1938 |
| SFUL3205-4 | 19220 | 63430 | 540 | 8880 |
| Mallinro. | Mitta | |||
| W | X | Q |
Max Pituus |
|
| SFUL1605-4 | 38 | 5.5 | M6 | 3000 |
| SFUL2005-4 | 47 | 6.6 | M6 | 3000 |
| SFUL3205-4 | 65 | 9 | M6 | 6000 |
