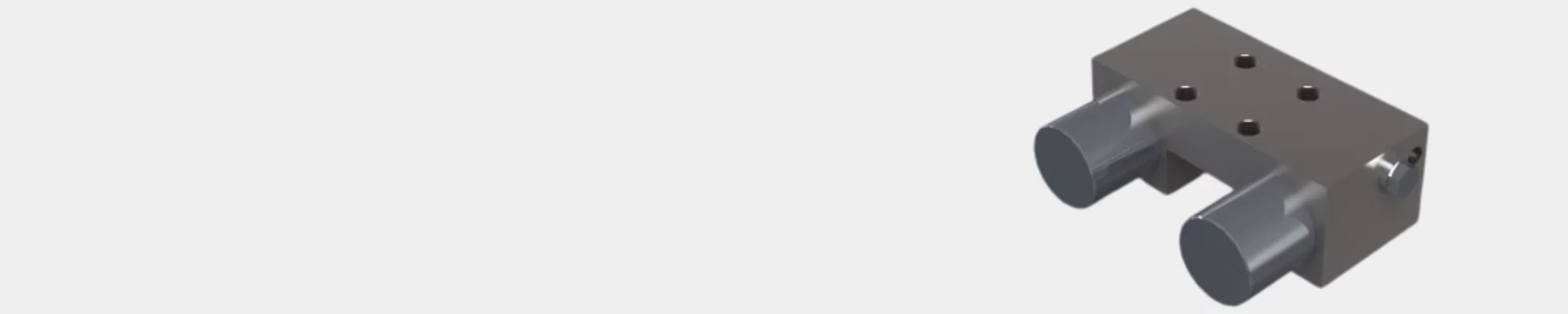

MKS Jousikuormitteiset kiinnityselementit

MKS:n kiinnityselementit lukkiutuvat jousisarjan avulla, kun ilmaa poistetaan. Kiristetään kahdella pultilla, yksi oikealta ja yksi vasemmalta. MKS:n lukituselementit sopivat MSA- ja MSB-linjaohjainsarjoihin. Lukitusvoima on 400 - 1450 N työntövoima axial-suunnassa koosta riippuen.

MKS-kiinnityselementit soveltuvat erityisesti silloin, kun lineaariliike on lineaarisella ohjaimella ja liike on lukittava eri asentoihin, kun ilmaa poistetaan, esimerkiksi kun hätäpysäytystä painetaan.

Tekniset tiedot

Tekniset mitat

Malli nro Kiskon koko Kisko- ja vaunutyyppi Pitovoima IN A B B4 C D X ø
MKS 1501A 15 MSA-E MSB-TE,E, TS, 400 55 58 12 2,5 24 24 16
MKS 1501A-PMK 15-4 15 MSA-S 400 55 58 12 2,5 28 24 16
MKS 2001 A 20 MSA-E,LE,S, MSA-LS/MSB-TE,E TS,S, MSA-LS/MSB-TE,E TS,S 600 66 61 14,4 4,5/2,5 30/28 30/28 20
MKS 2501A 25 MSA-E, MSA-LE/MSB-TE,E TS,S TS,S 750 75 56 15,5 8/5 36/33 36/33 22
MKS 2501A-PMK25-4 25 MSA-S,LS 750 75 56 15,5 8 40 36 22
MKS 3001A 30 MSA-E,LE 1050 90 68 20,5 7 42 42 25
MKS 3001 A-PMK 30-2 30 MSB-TE,E,TS,S 1050 90 68 20,5 5 42 40 25
MKS 3001A-PMK 30-3 30 MSA-S,LS 1050 90 68 20,5 7 45 42 25
MKS 3501A-PMK 35-10 35 MSA-S,LS 1250 100 67 20,5 8,5 55 45 28
MKS 3501A-PMK 35-3 35 MSA-E,LE 1250 100 67 20,5 8,5 48 45 28
MKS 3501A-PMK 35-4 35 MSB-LS, S 1250 100 67 20,5 7,5 48 44 28
MKS 4501A 45 MSA-E,LE 1450 120 82 26,8 16.5 60 60 30
4501A-PMK 45-10 45 MSA-S,LS 1450 120 82 26,8 16,5 70 60 30
