HK Käsikäyttöiset kiinnityselementit

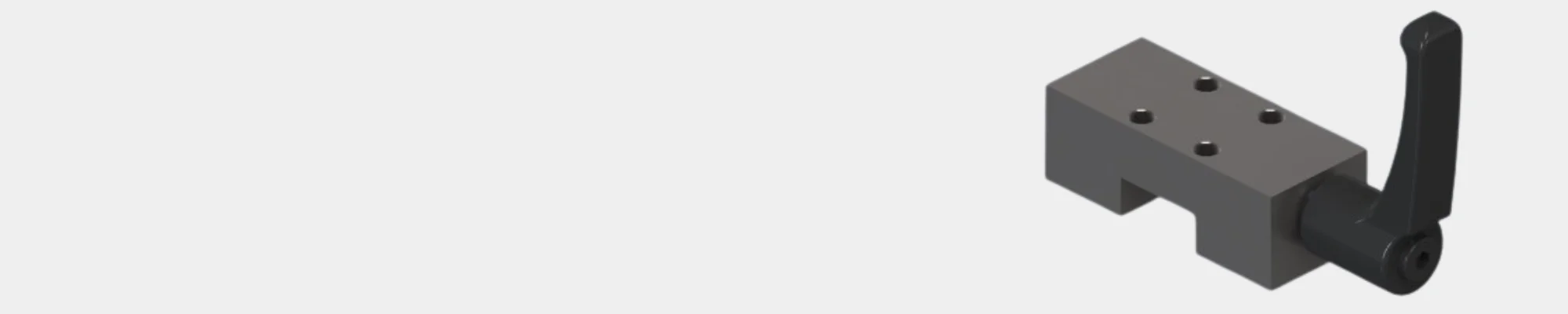

HK-kiinnityselementit lukitaan käsin klassisella L-kahvalla. Tämä L-kahva voidaan irrottaa pidikkeen tekemistä varten, jos tilaa ei ole riittävästi. Kiristetään kahdella pultilla, toinen oikealta ja toinen vasemmalta.

HK-kiinnityselementit sopivat MSA- ja MSB-linjaohjainsarjoihin. Lukitusvoima on 1200-2000 N työntövoimaa axial-suunnassa koosta riippuen. HK-kiinnityselementit soveltuvat erityisen hyvin silloin, kun lineaariliike tapahtuu lineaarijohteella ja liike on lukittava eri asentoihin manuaalisesti.

Tekniset tiedot

Tekniset mitat

Asennusreikä

Malli nro. Kiskon koko Kisko- ja vaunutyyppi Tartuntavoima (N) L-kahvan vääntömomentti (Nm) A B C X R
HK 1501A 15 MSA-E 1200 5 47 25 6,5 24 44
HK 1501A-PHK15-3 15 MSB-TE, E, TS,S 1200 5 47 25 3,5 21 44
HK1501A-PHK15 15 MSA-S 1200 5 47 25 6,5 24 44
HK2001A-PHK 20-1 20 MSA-E,LE, S,LS 1200 7 60 24 9 29 63
HK2001 A-PHK 20-2 20 MSB-TE,E TS, 1200 7 60 24 6 26 63
HK 2501A 25 MSA-E, LE 1200 7 70 30 12 36 63
2501A-PHK 25-1 25 MSB-TE,E TS, S 1200 7 70 30 8 32 63
HK 2501A-PHK 25-4 25 MSA-S,LS 1200 7 70 30 12 36 63
HK 3001A 30 MSA-E, LE 2000 15 90 39 12 42 78
HK 3001A-PHK30-3 30 MSA-S, LS/TE, E.TS.S, E.TS.S 2000 15 90 39 12/9 42/39 78
HK 3501A-PMK 35-10 35 MSA-S,LS 2000 IS 100 39 13 45 78
HK 3501A-PMK 35-3 35 MSA-E,LE 2000 15 100 39 13 45 78
HK 3501A-PMK 35-4 35 MSB-LS,S 2000 15 100 39 12 44 78
HK 4501A 45 MSA-E,L 2000 15 120 44 18 60 78
HK 4501A-PHK 45-10 45 MSA-S,LS 2000 15 120 44 18 60 78



Malli nro. A1 A2 A3 B1 B2 D G H H1
HK 1501A 17 33,5 30,5 17 4 24 M4 5 12,5
HK 1501A-PHK15-3 17 33,5 30,5 17 4 24 M4 5 12,5
HK1501A-PHK15 17 33,5 30,5 17 4 28 M4 5 12,5
HK2001A-PHK 20-1 15 41,5 38,5 15 4,5 30 MS 6 13
HK2001 A-PHK 20-2 15 41,5 38,5 15 4,5 28 MS 6 13
HK 2501A 20 41,5 38,5 20 5 36 M6 8 15
2501A-PHK 25-1 20 41,5 38,5 20 5 33 M6 8 15
HK 2501A-PHK 25-4 20 41,5 38,5 20 5 40 M6 8 15
HK 3001A 22 50,5 46,5 22 8,5 42 M6 8 21,5
HK 3001A-PHK30-3 22 50,5 46,5 22 8.5 45/42 M6 8 21,5
HK 3501A-PMK 35-10 24 50,5 46,5 24 7.5 55 M8 10 21,5
HK 3501A-PMK 35-3 24 50,5 46,5 24 7,5 48 M8 10 21,5
HK 3501A-PMK 35-4 24 50,5 46,5 24 75 48 M8 10 21,5
HK 4501A 26 50,5 46,5 26 9 60 M10 14 26,5
HK 4501A-PHK 45-10 26 50,5 46,5 26 9 70 M10 14 26,5
