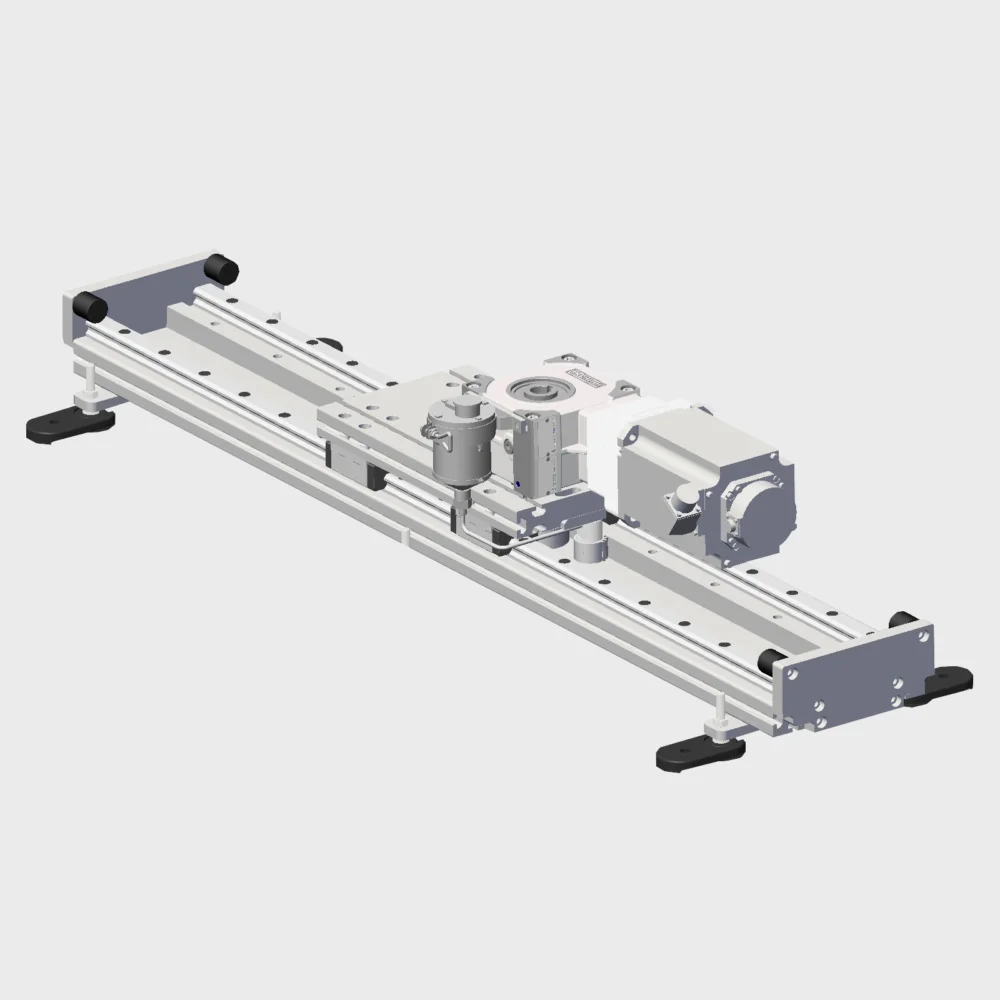

Flexicarrier-moduuli FKZ2-30 telineohjattu
Vår nya kraftiga kuggstångsdrivna linjärenhet med dubbla 30 skenor och 4-6 st skenstyrningsvagnar. Lämplig förflyttningsvikt upp till ca: 500kg. Hastighet max 3m/sec Även denna modul bygger vi i Helsingborg.
Määritetyt tuotetiedot
Mitään ei ole vielä luotu
Sinun on määritettävä tuotteesi alla ennen tarjouksen pyytämistä
| Lineaarinen moduuli | Vaunu & teline | Kuormitusaste Staattinen [kN] | Vääntömomentti Staattinen [Nm] | |||||
| Tyyppi | Cy (KN) | Cz+ (KN) | CZ- (KN) | Mx0 (Nm) | My0 (Nm) | My0 (Nm) | My0 (Nm) | |
| Pöydän pituus | 400 mm | 500 mm | 600 mm | |||||
| FKZ2-30 | MSA30S | 138.6 | 220 | 165 | 12870 | 24530 | 34750 | 46520 |
| Hammastanko- ja hammaspyörävetoinen | Moduuli 2 | Moduuli 2 | Moduuli 2 | Mz0 (Nm) | Mz0 (Nm) | Mz0 (Nm) | ||
|
Rec. Kuormitus vaunuun
|
150 kg | 150 kg | 150 kg | 20900 | 27800 | 34800 | ||
| Art No. | A | B | C | D | E | F | G | H | I | J |
| SPLM32R/KGT | 65 | 81 | 95 | 40 | 50 | 78 | 19.5 | 11 | 6.5 | 13.2 |
| SPLM42R/KGT | 80 | 96 | 110 | 40 | 50 | 78 | 23.0 | 11 | 6.5 | 16.7 |
| SPLM52R/KGT | 110 | 132 | 150 | 40 | 70 | 108 | 28.0 | 14 | 8.5 | 19.7 |
