Linear Guide MSA15S+RHC

Hard Chrome Corrosion Resistant Linear Guide

Konfigurerad produktdata

Inget genererat ännu

Du måste konfigurera din produkt nedan innan du begär offert
Art. nr: MSA15S+RHC Kategori: Etikett:
Ställ in CAD-format
Linear_Guide_MSA_S_MSA_LS_RHC_Complete_Unit

Förhandsvisning

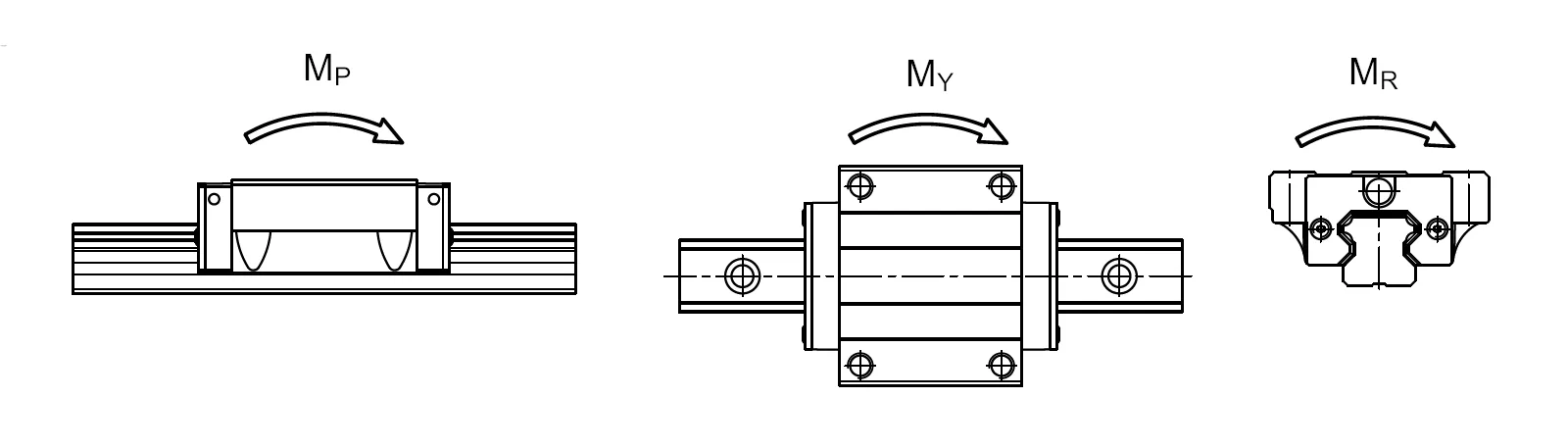

modell nr. Grundläggande lasthantering Statiskt moment
Dynamisk C N Statiskt Co N Mp Nm My Nm MR Nm
Enkel* Dubbel* Enkel* Dubbel*
MSA15S+RHC 11800 18900 120 680 120 680 140
MSA20S+RHC 19200 29500 230 1420 230 1420 290
MSA20LS+RHC 23300 39300 390 2230 390 2230 380
MSA25S+RHC 28100 42400 390 2200 390 2200 480
MSA25LS+RHC 34400 56600 670 3520 670 3520 630
MSA30S+RHC 39200 57800 620 3670 620 3670 790
MSA30LS+RHC 47900 77000 1070 5810 1070 5810 1050
MSA35S+RHC 52000 75500 930 5470 930 5470 1250
MSA35LS+RHC 63600 100600 1600 8670 1600 8670 1670

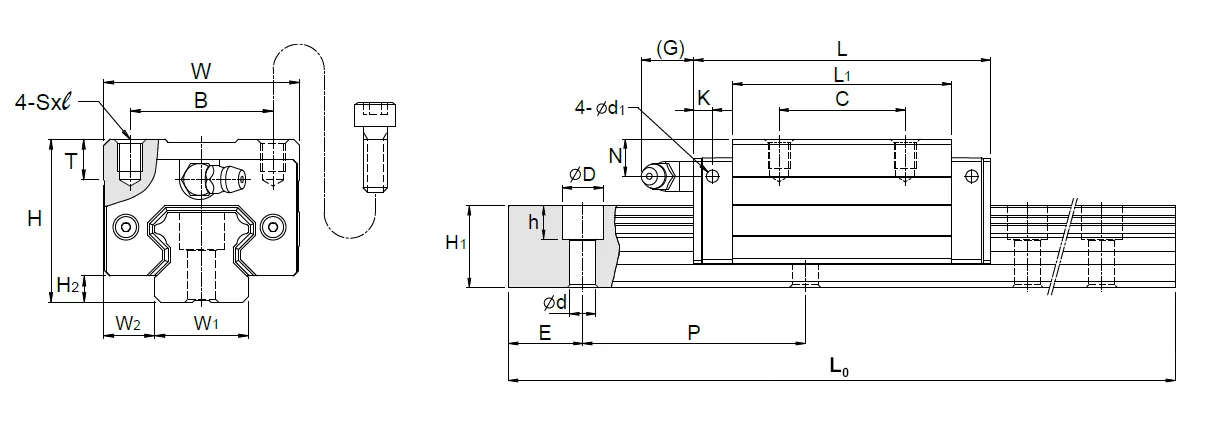

modell nr. Räls dimension Vikt
Bredd W1 Höjd H1 PitchP E Std. E min D x h x d Fästbult L0 Max  Järnväg Kg/m
MSA15S+RHC 15 15 60 20 5 7,5x5,3x4,5 M4 2000 1.5
MSA20S+RHC 20 18 60 20 6 9,5x8,5x6 M5 4000 2.4
MSA20LS+RHC 20 18 60 20 6 9,5x8,5x6 M5 4000 2.4
MSA25S+RHC 23 22 60 20 7 11x9x7 M6 4000 3.4
MSA25LS+RHC 23 22 60 20 7 11x9x7 M6 4000 3.4
MSA30S+RHC 28 26 80 20 8 14x12x9 M8 4000 4.8
MSA30LS+RHC 28 26 80 20 8 14x12x9 M8 4000 4.8
MSA35S+RHC 34 29 80 20 8 14x12x9 M8 4000 6.6
MSA35LS+RHC 34 29 80 20 8 14x12x9 M8 4000 6.6

modell nr. Vagnens dimension
B C Sxl
MSA15S+RHC 26 26 M4x5
MSA20S+RHC 32 36 M5x6
MSA20LS+RHC 32 50 M5x6
MSA25S+RHC 35 35 M6x8
MSA25LS+RHC 35 50 M6x8
MSA30S+RHC 40 40 M8x10
MSA30LS+RHC 40 60 M8x10
MSA35S+RHC 50 50 M8x12
MSA35LS+RHC 50 72 M8x12


modell nr. Extern dimension
Höjd H Bredd W  Längd L W2 H2
MSA15S+RHC 28 34 56.3 9.5 4.2
MSA20S+RHC 30 44 72.9 12 5
MSA20LS+RHC 30 44 88.8 12 5
MSA25S+RHC 40 48 81.6 12.5 6.5
MSA25LS+RHC 40 48 100.6 12.5 6.5
MSA30S+RHC 45 60 97 16 8
MSA30LS+RHC 45 60 119.2 16 8
MSA35S+RHC 55 70 111.2 18 9.5
MSA35LS+RHC 55 70 136.6 18 9.5


modell nr. Vagnens dimension Vikt
L1 T N G K d1 SmörjNippel Vagn kg
MSA15S+RHC 39.3 72 83 7 3.2 3.3 G-M4x0,75 0.18
MSA20S+RHC 51.3 8 5 12 5.8 3.3 G-M6x0,75 0.3
MSA20LS+RHC 67.2 8 5 12 5.8 3.3 G-M6x0,75 0.39
MSA25S+RHC 59 10 10 12 5.8 3.3 G-M6x0,75 0.52
MSA25LS+RHC 78 10 10 12 5.8 3.3 G-M6x0,75 0.68
MSA30S+RHC 71.4 11.7 10 12 6.5 3.3 G-M6x0,75 0.86
MSA30LS+RHC 93.6 11.7 10 12 6.5 3.3 G-M6x0,75 1.12
MSA35S+RHC 81 12.7 15 11.5 8.6 3.3 G-M6x0,75 1.45
MSA35LS+RHC 106.4 12.7 15 11.5 8.6 3.3 G-M6x0,75 1.9
