LM5KGT Kulskruvsdrivning (med täckband)

LM5KGT Kulskruvsdrivning (med täckband)

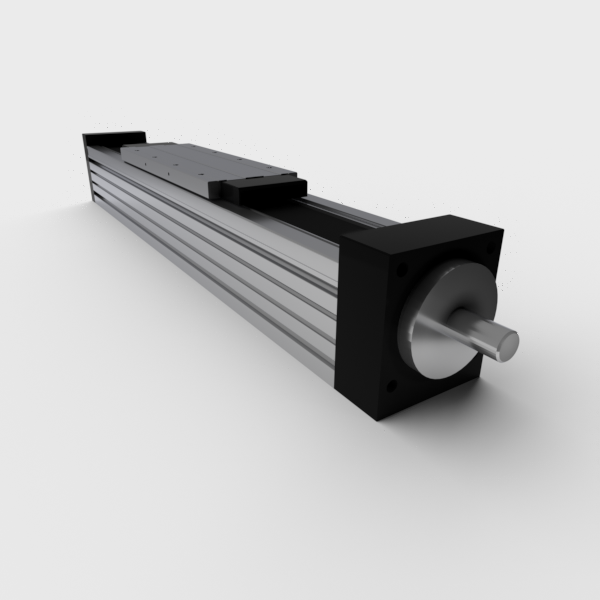

LM5 linjärmodul, konstruerad med en precisionsmekanism med kulskruv. Har en enda kulstyrning för att säkerställa förstklassig positionering och konsekvent repetition. Sidoförstärkning och motorenheter kan levereras på begäran.

Konfigurerad produktdata

Inget genererat ännu

Du måste konfigurera din produkt nedan innan du begär offert
Art. nr: Linjär modul LM5KGT Kategori: Etikett:
Ställ in CAD-format
Linear_Module_LM5_BallScrew_New

Förhandsvisning


Linjär modul Maximalt tillåten belastning [kN] Maximalt tillåtet vridmoment [Nm]
Typ statisk dynamisk statisk dynamisk
Cy 1.2 Cz 1.2 Cy 1.2 Cz 1.2 Mx My Mz Mx My Mz
 LMR3...R...N 35.0 35.0 18.0 18.0  286 1353 1353 160 1030 880
 LMR3...R...L/R 70.0 70.0 36.0 36.0  1456 2778 2778  808 2016  2016
 LMR4...R...N 59.9 59.9 34.2 34.2  646  1573  1573  400  1446  1446
 LMR4...R...L/R 119.9 119.9 68.4 68.4  3030  3860  3860  1868  3432  3432
 LMR5...R...N 85.0 85.0 49.6 49.6  1080  2316  2316  684  2290  2290
 LMR5...R...L/R 170.0 170.0 99.2 99.2  5588  8715  8715  3552  7659  7659

Art nr. A B C D E F G H I J
SPLM32R/KGT 65 81 95 40 50 78 19.5 11 6.5 13.2
SPLM42R/KGT 80 96 110 40 50 78 23.0 11 6.5 16.7
SPLM52R/KGT 110 132 150 40 70 108 28.0 14 8.5 19.7





Normal storlek Mått
Beteckning L Lm Längd kulskruv längd stålband Vikt
mm mm mm mm kg
LM5...BR...N Stroke + 525 L - 75 L + 50 L - 44 16,8 kg + 1,9 kg/100 mm slaglängd
LM5...BR...L/R Stroke + 525 L - 75 L + 50 L - 44 21,75 kg + 2,21 kg/100 m slaglängd
