Kompakt modul KE2 Kulskruv

KE2 har en dubbel kulskena och kulskruv för överlägsen positionering och noggrannhet. Förbättrad styvhet och matningskraft. Motormontering finns som tillval.

Konfigurerad produktdata

Inget genererat ännu

Du måste konfigurera din produkt nedan innan du begär offert
Art. nr: Kompakt modul KE2 Kulskruv Kategori: Etikett:
Ställ in CAD-format
Compact_Module_KE2

Förhandsvisning



Kompakt modul

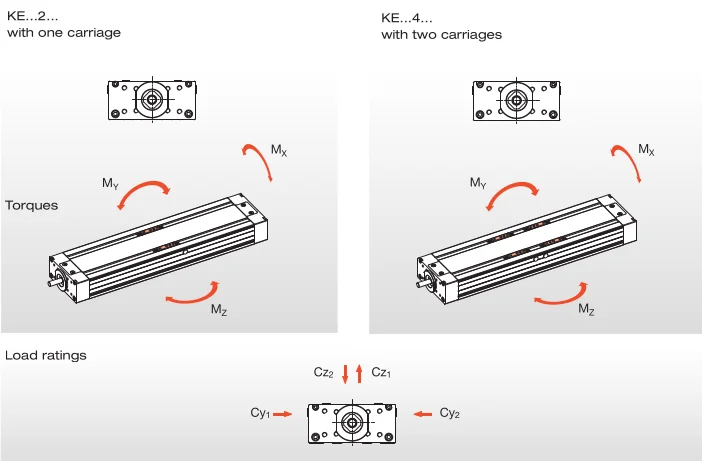

Maximalt tillåten belastning [kN]

Maximalt tillåtet vridmoment [nm]
Typ statisk Dynamisk Statisk Dynamisk
Cy1 0,12 1,2 Cy1 1.2 Cy 2 1.2 Cy2 1.2 Mx My Mz Mx My Mz
KE1.2...R... 11.12 11.2 6.5 6.5 275 60 60 158 35 35
KE1.4...R... 22.5 22.5 13.0 13.0 550 330 330 316 210 210
KE2.2...R... 35.0 35.0 18.0 18.0 1064 204 204 590 226 226
KE2.4...R... 70.0 70.0 36.0 36.0 2129 1400 1392 1180 1180 1180
KE3.2...R... 59.9 59.9 34.2 34.2 2427 266 266 1507 202 202
KE3.4...R... 119.9 119.9 68.4 68.4 4854 2100 2100 3014 2044 2044

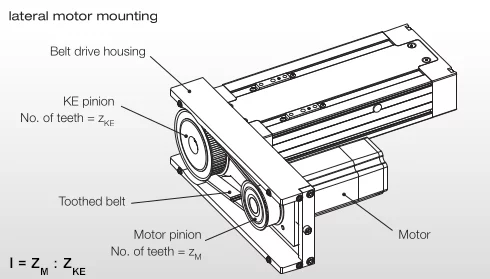

Normal storlek Mått [mm] Antal tänder Max. Bältets längd Vikt
i E F G* H K Lg Zm Zke Ødw mm kg
KE1... 1:1 90.5...104(92.5) 80 41 21 39 180 28 28 Ø16 325 0.860
1:1.5 90.5...104(99.4) 80 41 21 39 180 28 42 Ø16 375 0.990
1:2 90.5...104(94.8) 80 41 21 39 180 21 42 Ø10 350 0.980
KE2... 1:1  130...135(132.5)  100 43 43 46 247  32  32 Ø19  425  1.600
1:1.5 131...139(135)  100 43 43 46 247  32  48 Ø19  475  1.800
1:2  131.5...135.5(133.5)  100 43 43 46 247  24  48 Ø12  450  1.700
KE3... 1:1  130...135(132.5)  100 43 54 46 247  32  32 Ø19  425  1.600
1:1.5 131...139(135)  100 43 54 46 247  32  48 Ø19 475  1.800
1:2  131.5...135.5(133.5)  100 43 54 46 247  24  48 Ø12  450  1.700

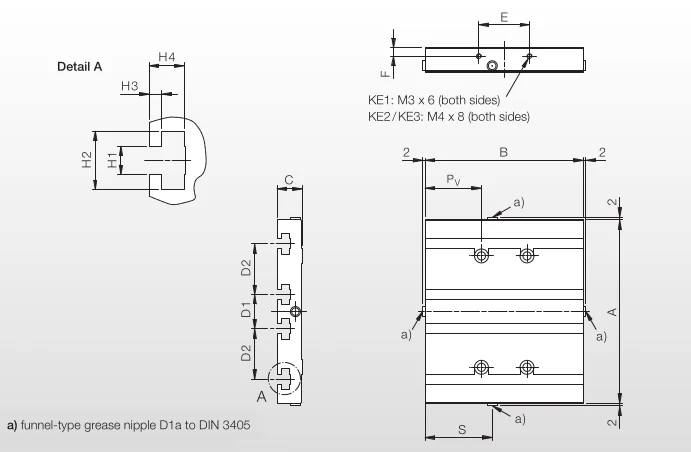

Artikelnummer Nominell storlek Dimensions Vikt
A B C D1 D2 E F H1 H2 H3 H4 Pv S Kg
KE1.2-platta KE1.2... 90 60 16 20 20 30 8.5 6 12.0 3.5 7.7. 16.5 37.00 0.183
KE2.2-platta KE2.2... 110 60 16 20 20 40 7 6 12.0 3.5 7.7 15 37.5 0.213
KE3.2 platta KE3.2... 145 125 20 27 40 40 7 8 16.5 3.5 9.8 44.5 53.0 0.727



Artikelnummer Nominell storlek Dimensions Vikt
A B C D1 D2 E F H1 H2 H3 H4 Pv S Kg
KE1.4.platta KE1.4... 90 125 16 20 20 30 8.5 6 12.0 3.5 7.7. 16.5 25.7 0.385
KE2.4.platta KE2.4... 110 155 16 20 20 40 7 6 12.0 3.5 7.7 20 35.00 0.565
KE3.4.platta KE3.4... 145 190 20 27 40 40 7 8 16.5 3.5 9.8 27 59.5 1.100



Artikelnummer Nominell storlek Dimensions Vikt
Typ A B C D E F G* H J K Kg
SPKE2 KE1... Ι 35 7.5 20 7.6 2.6 14.5 11 5 Ø8 Ø4.5 0.021
SPKE2 KE1... ΙΙ 80 10 20 7.6 2.6 14.5 11 5 Ø8 Ø4.5 0.048
SPKE3 KE2/3... Ι 60 10 40 10.5 4.5 19.5 15 7 Ø 11 Ø 6.5 0.072
SPKE3 KE2/3... ΙΙ 80 10 20 10.5 4.5 19.5 15 7 Ø 11 Ø 6.5 0.118




Normal storlek

Dimensions
Artikelnummer L (med buffert) mm Lm mm Längd kulskruv mm längd skyddsband mm Vikt kg

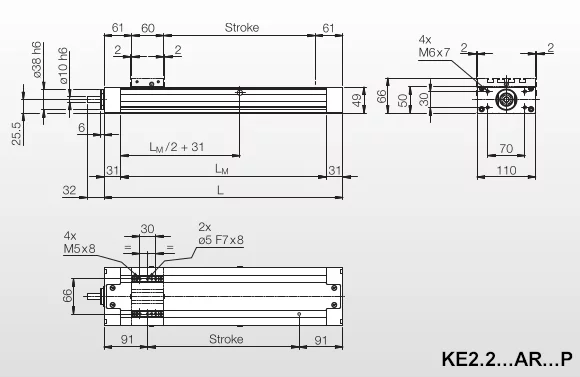

KE2.2...AR...P Stroke + 182 L - 62 L + 12 2 x Stroke + 330 2,13 kg + 0,852 kg/100 mm slaglängd

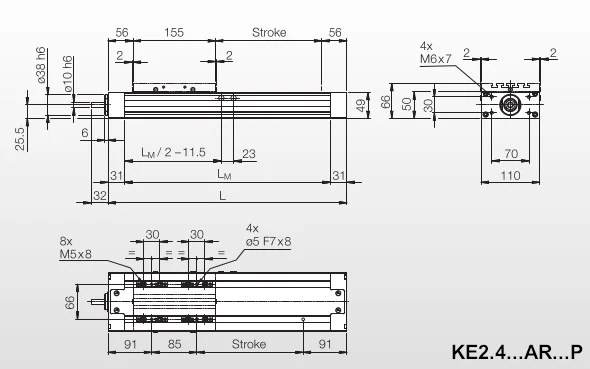

KE2.4...AR...P Stroke + 267 L - 62 L + 12 2 x slaglängd + 415 3,48 kg + 0,852 kg/100 mm Slaglängd
