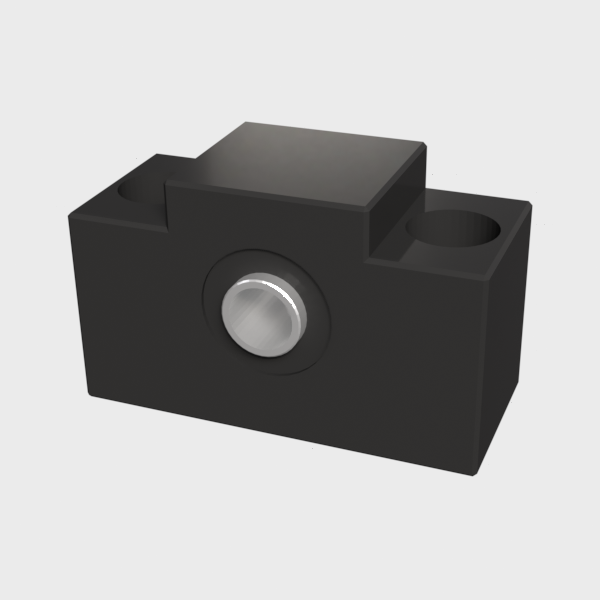

Lagerenhet EK-08

PELARLAGER, MONTERAT PÅ SKRUV STORLEK 10

Art. nr: EK-08-C7 Kategori: Etikett:
Ställ in CAD-format
Lagerenhet EK-08CADPDFRFQ

Förhandsvisning

modell nr. Statisk belastning Kapacitet (N) Max.axiell dynamisk. belastning(N) Max. Rekommenderad axiell dyn.belastning (N)
EK06 2000 740 370
EK08 2800 1030 515


Del nr. Delens namn Antal
1 Bostäder 1
2 Lager 2
3 Hållande lock 1
4 Distans 2
5 Försegling 2
6 Låsmutter 1
7 (M) Insexskruv med insexkant 1

modell nr. P X Y Z
Ek06 30 5.5 9.5 11
EK08 38 6.6 11 12


Del nr. Delens namn Antal
1 Bostäder 1
2 Lager 2
3 Hållande lock 1
4 Distans 2
5 Försegling 2
6 Låsmutter 1
7 (M) Insexskruv med insexkant 1

modell nr. Storlek på kulskruv Axel Ød1 M T Vikt Kg
Ek06 8 6 M3 12 0.18
EK08 10 8 M3 14 0.27


Del nr. Delens namn Antal
1 Bostäder 1
2 Lager 2
3 Hållande lock 1
4 Distans 2
5 Försegling 2
6 Låsmutter 1
7 (M) Insexskruv med insexkant 1

modell nr. L L1 B H b h B1 H1
+/-0.02 +/-0.02
Ek06 20 5.5 42 25 21 13 18 20
EK08 23 7 52 26 26 17 25 26
