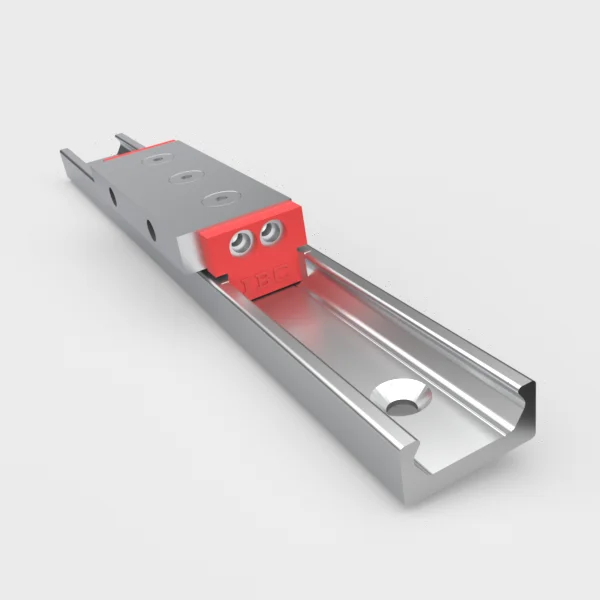

CR28H-12

CR28H-12

Vagnstorlek 28 för LCU-skena

Konfigurerad produktdata

Inget genererat ännu

Du måste konfigurera din produkt nedan innan du begär offert
Art. nr: CR28H-12 Kategori: Etikett:
Ställ in CAD-format
Linear_Guide_Compact_Rail_Complete_Unit

Förhandsvisning

Vagnarnas huvudsakliga lastriktningar   Last huvudvärden lastriktningar [IN] Tolerabla belastningsmoment [Nm]
CR CR CN VA C Co rad Co M, M2 Myd M, Mys
CR 18-21 CR 18-12 CN 18-21 1540 825 262 1.6 4.8  8.3 8.3
CR 18-22/A     1540 825 310 2.9 7.1 8.3 24.9
CR 18-22/B     1540 825 310 2.9 7.1 24.9 8.3
CR 18-32 CR 18-23   1832 978 365 2.9 9.5 24.9 24.9
CR 18-33/A     1832 978 442 3.4 11.9 24.9 41.2
CR 18-33/B     1832 978 442 3.4 11.9 41.2 24.9
CR 28H-21 CR 28H-12 CN 28H-21 4345 2213 652 6.4 16.4 28.0 28.0
CR 28H-22/A     4345 2213 765 11.8 22.3 28.0 84.1
CR 28H-22/B     4345 2213 765 11.8 22.3 84.1 28.0
CR 28H-32 CR 28H-23   5160 2630 919 11.8 30.0 84.1  84.1
CR 28H-33/A     5160 2630 1102 14.1 37.3 84.1 140.0
CR 28H-33/B     5160 2630 1102 14.1 37.3 140.0 84.1
CR 43-21 CR 43-12 CN 43-21 12300 5520 1580 23.7 60.1 104,7 104,7
CR 43-22/A     12300 5520 1890 43.7 81.6 104.7 313.8
CR 43-22/B     12300 5520 1890 43.7 81.6 313.8 104.7
CR 43-32 CR 43-23   14680 6560 2220 43.7 108.7 313.8  313.8
CR 43-33/A     14680 6560 2650 52.5 136.0 313.8 523.0
CR 43-33/B     14680 6560 2650 52.5 136.0 523.0 313.8


Skjut Från tråden ovan d2 Underifrån skruv enligt DIN 912
CR 18 M5 M4
CR 28H M6 M5
CR 43 M8 M6

Vagnstyp och huvudlastens riktning Rullar Mått [mm] [mm
Ner Upp n H H1 B Bs d1 h2 C Cw
CR 18-21 CR 18-12 3 22.0 18.0 17.4 8.3 7.5 8.0 60.0 74.0
CR 18-22/A 4 22.0 18.0 17.4 8.3 7.5 8.0 80.0 94.0
CR 18-22/B 4 22.0 18.0 17.4 8.3 7.5 8.0 80.0 94.0
CR 18-32 CR 18-23 5 22.0 18.0 17.4 8.3 7.5 8.0 100.0 114.0
CR 18-33/A 6 22.0 18.0 17.4 8.3 7.5 8.0 120.0 134.0
CR 18-33/B 6 22.0 18.0 17.4 8.3 7.5 8.0 120.0 134.0
CR 28H-21 CR 28H-12 3 32.0 28.0 24.1 12.3 9.0 10.0 80.0 94.0
CR 28H-22/A 4 32.0 28.0 24.1 12.3 9.0 10.0 100.0 114.0
CR 28H-22/B 4 32.0 28.0 24.1 12.3 9.0 10.0 100.0 114.0
CR 28H-32 CR 28H-23 5 32.0 28.0 24.1 12.3 9.0 10.0 125.0 139.0
CR 28H-33/A 6 32.0 28.0 24.1 12.3 9.0 10.0 150.0 164.0
CR 28H-33/B 6 32.0 28.0 24.1 12.3 9.0 10.0 150.0 164.0
CR 43-21 CR 43-12 3 47.0 43.0 37.5 21.0 11.0 16.0 120.0 134.0
CR 43-22/A 4 47.0 43.0 37.5 21.0 11.0 16.0 150.0 164.0
CR 43-22/B 4 47.0 43.0 37.5 21.0 11.0 16.0 150.0 164.0
CR 43-32 CR 43-23 5 47.0 43.0 37.5 21.0 11.0 16.0 190.0 204.0
CR 43-33/A 6 47.0 43.0 37.5 21.0 11.0 16.0 230.0 244.0
CR 43-33/B 6 47.0 43.0 37.5 21.0 11.0 16.0 230.0 244.0

Skjut Från tråden ovan d2 Underifrån skruv enligt DIN 912
CR 18 M5 M4
CR 28H M6 M5
CR 43 M8 M6

Vagnstyp och huvudlastens riktning Rullar Mått [mm]
Ner Upp n Bl d d1 Ca Ct d2 b1 H2 h1
CR 18-21 CR 18-12 3 8.0 4.2 7.5 20.0 20.0 M5* 4.0 9.0 3.0
CR 18-22/A 4 8.0 4.2 7.5 20.0 40.0 M5* 4.0 9.0 3.0
CR 18-22/B 4 8.0 4.2 7.5 20.0 40.0 M5* 4.0 9.0 3.0
CR 18-32 CR 18-23 5 8.0 4.2 7.5 20.0 20.0 M5* 4.0 9.0 3.0
CR 18-33/A 6 8.0 4.2 7.5 20.0 40.0 M5* 4.0 9.0 3.0
CR 18-33/B 6 8.0 4.2 7.5 20.0 40.0 M5* 4.0 9.0 3.0
CR 28H-21 CR 28H-12 3 10.0 5.2 9.0 22.0 36.0 M6* 5.0 14.0 5.5
CR 28H-22/A 4 10.0 5.2 9.0 22.0 28.0 M6* 5.0 14.0 5.5
CR 28H-22/B 4 10.0 5.2 9.0 22.0 28.0 M6* 5.0 14.0 5.5
CR 28H-32 CR 28H-23 5 10.0 5.2 9.0 22.0 27.0 M6* 5.0 14.0 5.5
CR 28H-33/A 6 10.0 5.2 9.0 22.0 27.0 M6* 5.0 14.0 5.5
CR 28H-33/B 6 10.0 5.2 9.0 22.0 27.0 M6* 5.0 14.0 5.5
CR 43-21 CR 43-12 3 15.0 6.7 11.0 32.0 56.0 M8* 7.5 21.5 6.5
CR 43-22/A 4 15.0 6.7 11.0 32.0 86.0 M8* 7.5 21.5 6.5
CR 43-22/B 4 15.0 6.7 11.0 32.0 86.0 M8* 7.5 21.5 6.5
CR 43-32 CR 43-23 5 15.0 6.7 11.0 32.0 42.0 M8* 7.5 21.5 6.5
CR 43-33/A 6 15.0 6.7 11.0 32.0 83.0 M8* 7.5 21.5 6.5
CR 43-33/B 6 15.0 6.7 11.0 32.0 83.0 M8* 7.5 21.5 6.5
