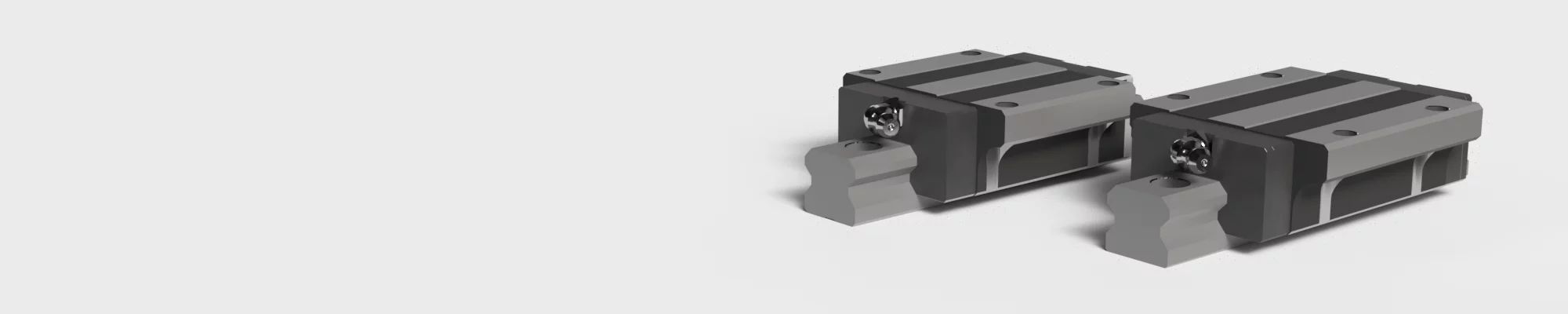

MSA-E/LE vakio kuulajohde

MSA-E/LE on äärikuga vanker. See vanker on saadaval kahes erinevas pikkuses, tavaline (MSA-E) või pikk (MSA-LE). Kinnitusaugud on kättesaadavad kas ülevalt (S1) või alt (S2). MSA-seeria sobib eriti hästi suure täpsuse ja suure jäikuse nõudmise korral, normaalse ja suure koormuse korral.

Tehniline teave

Tehnilised mõõtmed

Raudtee suurus

Koormus ja moment

Paigaldusava

Vankri mõõtmed

Mudeli nr. Välismõõtmed (mm) Vankri mõõtmed
Kõrgus
H		 Laius
W		 Pikkus
L		 W2 H2 B C S x l S1 S2 L1 T T1 T2 N G K d1 Rasv
Nippel
MSA15E 24 47 56,3 16 4,2 38 30 M5x7 M5 M4 39,3 7 11 7 4,3 7 3,2 3,3 G-M4x0.75
MSA20E 30 63 72,9 21,5 5 53 40 M6x10 M6 M5 51,3 7 10 10 5 12 5,8 3,3 G-M6x0.75
MSA20LE 30 63 88,8 21,5 5 53 40 M6x10 M6 M5 67,2 7 10 10 5 12 5,8 3,3 G-M6x0.75
MSA25E 36 70 81,6 23,5 6,5 57 45 M8x10 M8 M6 59 11 16 10 6 12 5,8 3,3 G-M6x0.75
MSA25LE 36 70 100,6 23,5 6,5 57 45 M8x10 M8 M6 78 11 16 10 6 12 5,8 3,3 G-M6x0.75
MSA30E 42 90 97 31 8 72 52 M10x10 M10 M8 71,4 11 18 10 7 12 6,5 3,3 G-M6x0.75
MSA30LE 42 90 119,2 31 8 72 52 M10x10 M10 M8 93,6 11 18 10 7 12 6,5 3,3 G-M6x0.75
MSA35E 48 100 111,2 33 9,5 82 62 M10x13 M10 M8 81 13 21 13 8 11,5 8,6 3,3 G-M6x0.75
MSA35LE 48 100 136,6 33 9,5 82 62 M10x13 M10 M8 106,4 13 21 13 8 11,5 8,6 3,3 G-M6x0.75
MSA45E 60 120 137,7 37,5 10 100 80 M12x15 M12 M10 102,5 13 25 15 10 13,5 10,6 3,3 G-PT 1/8
MSA45LE 60 120 169,5 37,5 10 100 80 M12x15 M12 M10 134,3 13 25 15 10 13,5 10,6 3,3 G-PT 1/8



Mudeli nr. Raudtee mõõde Kaal

Laius

W1

Kõrgus

H1

 PitchP

E

Std.

E

min

 D x h x d Kinnituspolt

L0

Max

Raudtee

kg/m
MSA15E 15 15 60 20 5 7.5×5.3×4.5 M4 2000 1.5
MSA20E 20 18 60 20 6 9.5×8.5×6 M5 4000 2.4
MSA20LE 20 18 60 20 6 9.5×8.5×6 M5 4000 2.4
MSA25E 23 22 60 20 7 11x9x7 M6 4000 3.4
MSA25LE 23 22 60 20 7 11x9x7 M6 4000 3.4
MSA30E 28 26 80 20 8 14x12x9 M8 4000 4.8
MSA30LE 28 26 80 20 8 14x12x9 M8 4000 4.8
MSA35E 34 29 80 20 8 14x12x9 M8 4000 6.6
MSA35LE 34 29 80 20 8 14x12x9 M8 4000 6.6
MSA45E 45 38 105 22.5 11 20x17x14 M12 4000 11.5
MSA45LE 45 38 105 22.5 11 20x17x14 M12 4000 11.5



Mudeli nr. Põhikoormuse tõstmine Staatilise momendi tõstmine

Dünaamiline C

N

Staatiline Co

N

Mp

Nm

My

Nm

Mr.

Nm
Single* Double* Single* Double*
MSA15E 11 800 18 900 120 680 120 680 140
MSA20E 19 200 29 500 230 1420 230 1420 290
MSA20LE 23 300 39 300 390 2230 390 2230 380
MSA25E 28 100 42 400 390 2200 390 2200 480
MSA25LE 34 400 56 600 670 3520 670 3520 630
MSA30E 39 200 57 800 620 3670 620 3670 790
MSA30LE 47 900 77 000 1070 5810 1070 5810 1050
MSA35E 52 000 75 500 930 5470 930 5470 1250
MSA35LE 63 600 100 600 1600 8670 1600 8670 1670
MSA45E 83 800 117 900 1810 10 670 1810 10 670 2570
MSA45LE 102 400 157 300 3130 16950 3130 16950 3430





Mudeli nr. Vankri mõõtmed
B C Sxl S1 S2
MSA15E 38 30 M5x7 M5 M4
MSA20E 53 40 M6x10 M6 M5
MSA20LE 53 40 M6x10 M6 M5
MSA25E 57 45 M8x10 M8 M6
MSA25LE 57 45 M8x10 M8 M6
MSA30E 72 52 M10x10 M10 M8
MSA30LE 72 52 M10x10 M10 M8
MSA35E 82 62 M10x13 M10 M8
MSA35LE 82 62 M10x13 M10 M8
MSA45E 100 80 M12x15 M12 M10
MSA45LE 100 80 M12x15 M12 M10





Mudeli nr. Vankri mõõtmed Kaal
L1 T T1 T2 N G K d1 Rasva nippel

Vanker

kg
MSA15E 39.3 7 11 7 4.3 7 3.2 3.3 G-M4x0.75 0.18
MSA20E 51.3 7 10 10 5 12 5.8 3.3 G-M6x0.75 0.4
MSA20LE 67.2 7 10 10 5 12 5.8 3.3 G-M6x0.75 0.52
MSA25E 59 11 16 10 6 12 5.8 3.3 G-M6x0.75 0.62
MSA25LE 78 11 16 10 6 12 5.8 3.3 G-M6x0.75 0.82
MSA30E 71.4 11 18 10 7 12 6.5 3.3 G-M6x0.75 1.09
MSA30LE 93.6 11 18 10 7 12 6.5 3.3 G-M6x0.75 1.43
MSA35E 81 13 21 13 8 11.5 8.6 3.3 G-M6x0.75 1.61
MSA35LE 106.4 13 21 13 8 11.5 8.6 3.3 G-M6x0.75 2.11
MSA45E 102.5 13 25 15 10 13.5 10.6 3.3 G-PT1/8 2.98
MSA45LE 134.3 13 25 15 10 13.5 10.6 3.3 G-PT1/8 3.9
