Sellel tootel on laiendatud CAD-tugi, palun võtke Aluflexiga ühendust, esitades toote mõõtmisandmed ja soovitud CAD-formaadi ning Aluflex saadab teile soovitud CAD-faili.

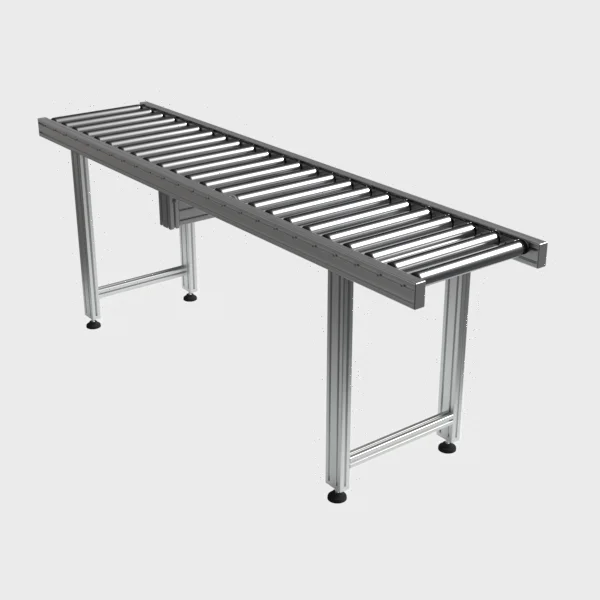

Rullkonveier 3-faasiline
3-faasiline rullkonveier (RC3-PPV/RC3-PTB): Varustatud täppiskuulelaagritega (6002 2RZ), mis tagavad tipptaseme. Kohandatav erinevatele rullkonfiguratsioonidele, nimivooluga 230/400 V. Usaldusväärne töö temperatuuridel +5 kuni +40°C. Saadaval on kaks erinevat ajamivarianti: Ajastusrihm ja PolyVee rihm.
| Üldised tehnilised andmed | ||
| Ajastusrihm | PolyVee vöö | |
| Max. kandevõime (meetri kohta) | 200-300 kg | 100-200 kg |
| Coveyor kiirus | 2,6-41 m/min | 2,6-41 m/min |
| Ümbritseva õhu temperatuur | +5 kuni +40 °C | +5 kuni +40 °C |
| Rull | ||
| Ajastusrihm | PolyVee vöö | |
| Rull-laager | Hermeetiline täppislaager 6002 2RZ | Hermeetiline täppislaager 6002 2RZ |
| Rulli läbimõõt | 50 mm | 50 mm |
| Rullikute materjal | Teras, tsingitud | Teras, tsingitud |
| Max. rullide arv konveieri/tsooni kohta | 20-60 | 20-40 |
| Tüüp |  |
|
| Drive | ||
| Ajastusrihm | PolyVee vöö | |
| Nimipinge | 230/400V | 230/400V |
| Mootor | 0,09-0,37 kW | 0,09-0,37 kW |
| Drive | Omega HTD 8 m | POLY-V 2-3-ribid |
| Pöördemomendi edastamine | Rullist rullile | Rullist rullile |
| Tüüp | |
|

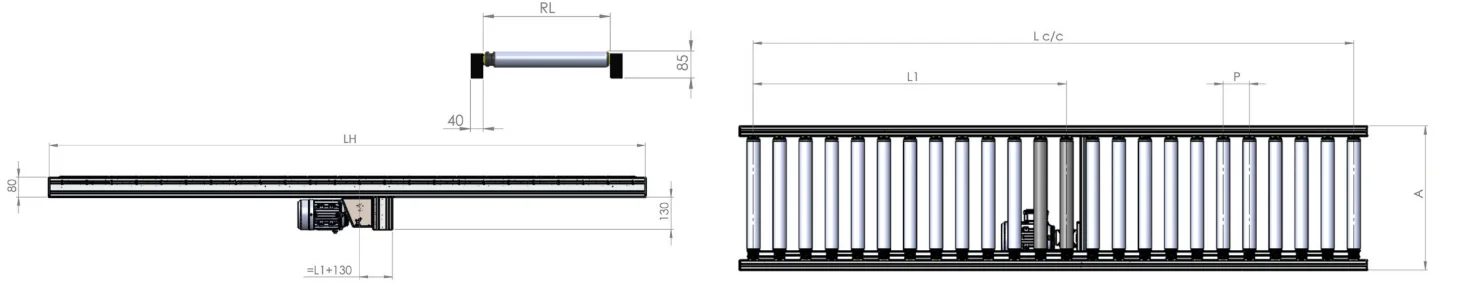

| Mõõtmed | ||
| Ajastusrihm | PolyVee vöö | |
| RL | A-80 | A-80 |
| LH | 450-6000 | 450-6000 |
| A | 300-1200 | 300-1200 |
| P | 72/104/148 | 75/100/spetsiaalne |
| FR | FR=LH-P/2 | FR=LH-P/2 |
| Tüüp | Tüüp A/Tüüp B | Tüüp A/Tüüp B |
| L1 | C/C standard | C/C standard |
