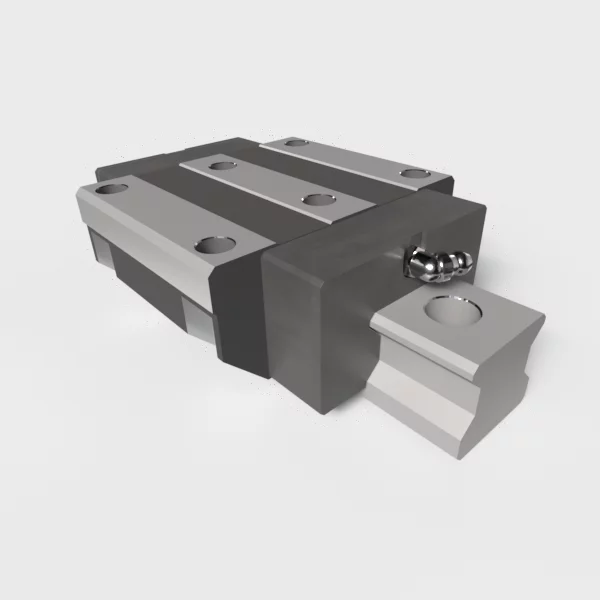

Vogn MSR i størrelse 35 Wide/Normal fra Aluflexs MSR-serie - vår eliterulleføring med 4 rader som er skreddersydd for bruksområder som krever uovertruffen stivhet, nøyaktighet og holdbarhet. Med en forspenning på 8% av den dynamiske belastningskapasiteten er den konstruert for lineære bevegelser med høy presisjon under ex ekstreme belastninger.

Konfigurerte produktdata

Ingenting generert ennå

Du må konfigurere produktet nedenfor før du ber om tilbud
Produktnr: MSR35E Kategori: Stikkord:
Still inn CAD-format
Linear_Guide_MSR_E_MSR_LE_Complete_Unit

Forhåndsvisning

Modell nr. Grunnleggende lastheving Statisk momentheving
Dynamisk C N Statisk Co N Mp Nm My Nm MR Nm
Enkel* Dobbelt* Enkel* Dobbelt*
MSR25E 29600 63800 650 3820 650 3820 750
MSR25LE 36300 82900 1080 5940 1080 5940 950
MSR30E 42800 91900 1090 6380 1090 6380 1270
MSR30LE 54000 124000 1960 10600 1960 10600 1750
MSR35E 57900 123500 1590 9560 1590 9560 2090
MSR35LE 73900 169000 2940 16180 2940 16180 2850
MSR45E 92800 193800 3280 18760 3280 18760 4400
MSR45LE 117200 261600 5900 31320 5900 31320 5940
MSR55E 132800 27000 5490 31180 5490 31180 7330
MSR55LE 172500 378000 10060 55580 10060 55580 10280
MSR65E 205100 422700 11810 59250 11810 59250 13710
MSR65LE 277000 624000 22500 117870 22500 117870 20020

Modell nr. Skinnedimensjon Vekt
Bredde W1 Høyde H1 PitchP E Std. E min D x h x d Festebolt L0 Maks.  Jernbane Kg/m
MSR25E 23 23.5 30 20 7 11x9x7 M6 4000 3.5
MSR25LE 23 23.5 30 20 7 11x9x7 M6 4000 3.5
MSR30E 28 27.5 40 20 8 14x12x9 M8 4000 5
MSR30LE 28 27.5 40 20 8 14x12x9 M8 4000 5
MSR35E 34 30.5 40 20 8 14x12x9 M8 4000 7
MSR35LE 34 30.5 40 20 8 14x12x9 M8 4000 7
MSR45E 45 37 52.5 22.5 11 20x17x14 M12 4000 11.2
MSR45LE 45 37 52.5 22.5 11 20x17x14 M12 4000 11.2
MSR55E 53 43 60 30 14 23x20x16 M14 4000 15.6
MSR55LE 53 43 60 30 14 23x20x16 M14 4000 15.6
MSR65E 63 52 75 35 16 26x22x18 M16 4000 22.4
MSR65LE 63 52 75 35 16 26x22x18 M16 4000 22.4


Modell nr. Dimensjon på vognen
B C C2 SxT
MSR25E 57 45 40 M8x9,5
MSR25LE 57 45 40 M8x9,5
MSR30E 72 52 44 M10x10
MSR30LE 72 52 44 M10x10
MSR35E 82 62 52 M10x12
MSR35LE 82 62 52 M10x12
MSR45E 100 80 60 M12x14,5
MSR45LE 100 80 60 M12x14,5
MSR55E 116 95 70 M14x17,5
MSR55LE 116 95 70 M14x17,5
MSR65E 142 110 82 M16x19,5
MSR65LE 142 110 82 M16x19,5


Modell nr. Ekstern dimensjon
Høyde H Bredde W  Lengde L W2 H2 E1 K1 GreaseNipple
MSR25E 36 70 97.5 23.5 4.8 6.5 6.6 G-M6x0,75
MSR25LE 36 70 115.5 23.5 4.8 6.5 6.6 G-M6x0,75
MSR30E 42 90 112.4 31 6 7 8 G-M6x0,75
MSR30LE 42 90 135.2 31 6 7 8 G-M6x0,75
MSR35E 48 100 125.3 33 6.5 7 8 G-M6x0,75
MSR35LE 48 100 153.5 33 6.5 7 8 G-M6x0,75
MSR45E 60 120 154.2 37.5 8 8 10 G-PT1/8
MSR45LE 60 120 189.4 37.5 8 8 10 G-PT1/8
MSR55E 70 140 185.4 43.5 10 7.95 12 G-PT1/8
MSR55LE 70 140 235.4 43.5 10 7.95 12 G-PT1/8
MSR65E 90 170 238.4 53.5 12 8 12 G-PT1/8
MSR65LE 90 170 300.4 53.5 12 8 12 G-PT1/8


Modell nr. Dimensjon på vognen Vekt
L1 T T1 T2 T3 N G K Vogn kg
MSR25E 65.5 9.5 20.2 10 5.8 6 12 6.6 0.75
MSR25LE 83.5 9.5 20.2 10 5.8 6 12 6.6 0.95
MSR30E 75.9 10 21.6 13 6.7 7 12 8 1.4
MSR30LE 98.7 10 21.6 13 6.7 7 12 8 1.72
MSR35E 82.3 12 27.5 15 9.5 8 12 8 1.95
MSR35LE 110.5 12 27.5 15 9.5 8 12 8 2.45
MSR45E 106.5 14.5 35.5 15 12.5 10 13.5 10 3.9
MSR45LE 141.7 14.5 35.5 15 12.5 10 13.5 10 4.5
MSR55E 129.5 17.5 41 18 15.5 11 13.5 12 5
MSR55LE 179.5 17.5 41 18 15.5 11 13.5 12 7.9
MSR65E 168 19.5 56 20 26 16.5 13.5 12 13
MSR65LE 230 19.5 56 20 26 16.5 13.5 12 17.6
